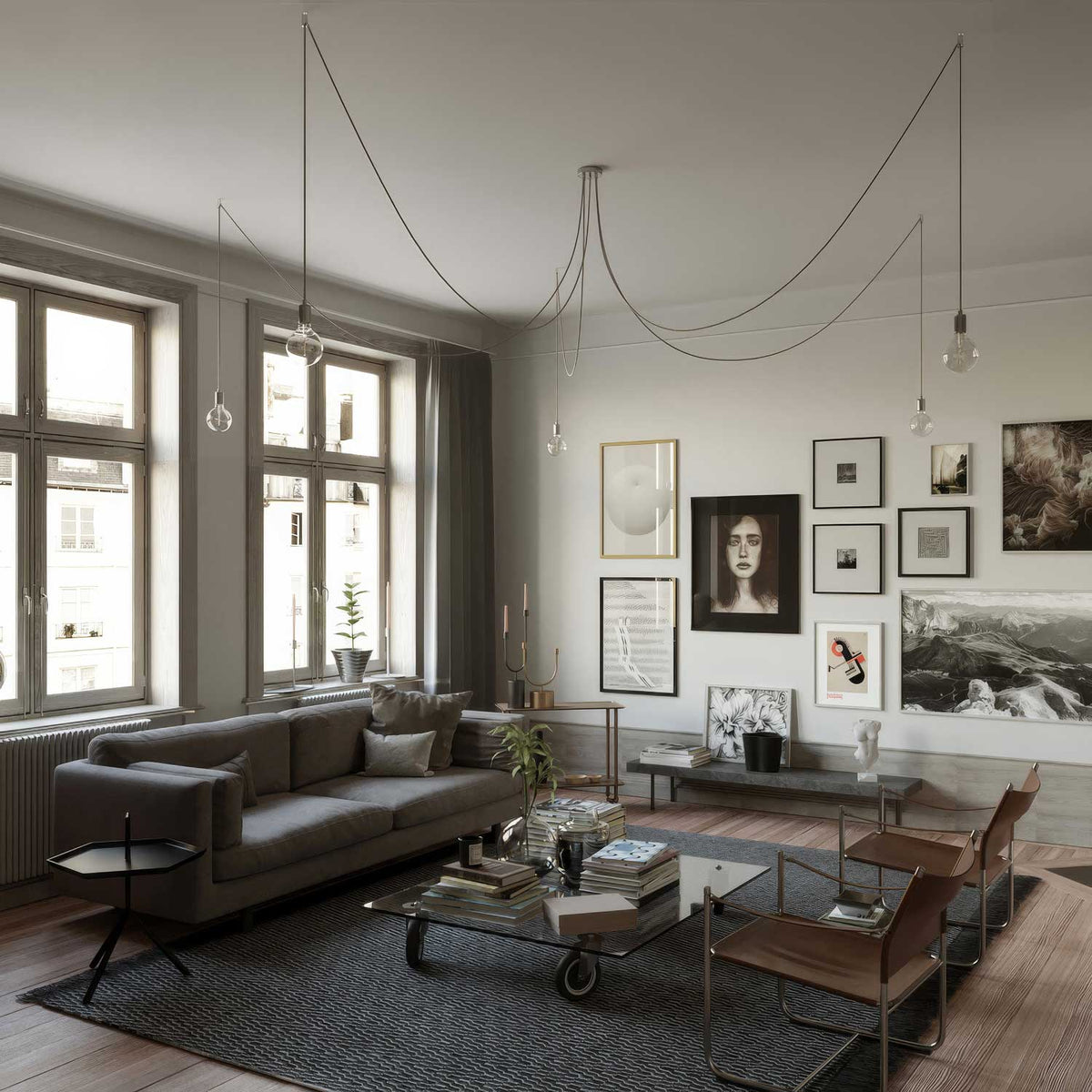

La suspension Spider est la raison pour laquelle beaucoup commencent à fabriquer eux-mêmes leurs luminaires : une sortie de plafond, trois points lumineux ou plus, et les câbles courent en arcs au plafond exactement là où la lumière est nécessaire. Au-dessus de la table à manger, de l'îlot de cuisson, dans le coin de la pièce sans raccordement. Voici le guide pour trois sorties – quatre ou cinq fonctionnent de la même façon, simplement avec plus de crochets.
Matériel pour trois sorties
Une rosace à trois trous (cylindre en métal ou bois, avec trois serre-câbles et une borne de connexion à au moins trois sorties), trois crochets de plafond pour câble textile, trois douilles avec serre-câble, trois ampoules et du câble textile vendu au mètre. Outils : perceuse avec foret à béton de 6 mm, trois chevilles, tournevis plat, pince à dénuder, niveau à bulle ou laser, mètre pliant, crayon.
Étape 1 : marquer les positions au plafond
D’abord les points lumineux, ensuite les crochets. Pour une table à manger de 180 cm de long, les trois points lumineux sont espacés de 55 à 60 cm au-dessus du centre de la table. Marquez les trois points au plafond au crayon – à la verticale de l’endroit où la douille sera suspendue. Le crochet de plafond se place exactement là, car à partir du crochet, le câble tombe à la verticale.
Étape 2 : calculer les longueurs de câble
Chaque sortie se compose de deux tronçons : l'arc de la rosace au crochet et la descente verticale du crochet à la douille. Pour l'arc, prenez la distance en ligne droite rosace–crochet et multipliez-la par 1,5 – le câble forme alors un bel arc au lieu d'être tendu. Exemple : distance 80 cm × 1,5 = 120 cm d'arc, plus 90 cm de descente du crochet à la douille = 210 cm de câble visible par sortie. S'y ajoutent 15 cm de marge de raccordement dans la rosace. Dans le configurateur, vous indiquez la longueur par sortie, la marge est ajoutée automatiquement.
Si vous hésitez, commandez 30 cm de plus par sortie. Raccourcir, c'est toujours possible ; rallonger, non.
Étape 3 : poser le crochet
Percez aux points marqués, posez les chevilles, vissez les crochets. Pour les plafonds en béton, une cheville de 6 mm suffit pour un câble textile avec douille et ampoule (moins de 500 g par sortie). Pour les plafonds en plaques de plâtre, utilisez une cheville à expansion ou visez un tasseau. Les faux plafonds en placo sans ossature supportent sans problème un crochet avec cheville à bascule, tant qu'aucun abat-jour lourd en métal n'y est suspendu.
Étape 4 : raccorder les douilles
Comme pour la suspension simple : passez le câble dans le serre-câble de la douille, retirez 4 cm de gaine, dénudez les fils sur 8 mm, insérez-les dans les bornes de la douille, serrez le serre-câble. Avec un câble 3x0,75, raccordez le conducteur de protection (vert-jaune) à la borne PE si la douille est en métal. Vous faites cela trois fois au sol, avant que quoi que ce soit ne soit suspendu au plafond.
Étape 5 : câbler la rosace
Passez trois câbles par le bas à travers les trois serre-câbles de la rosace, dégainez chacun sur 15 cm, dénudez les conducteurs. Dans la borne de connexion, les trois conducteurs L (marron ou noir) vont dans le bloc L, les trois conducteurs N (bleu) dans le bloc N, les conducteurs de protection dans le bloc PE. Ajoutez ensuite le câble du plafond : L sur L, N sur N, PE sur PE. Serrez les serre-câbles, accrochez ou vissez la rosace sur la plaque de plafond, remontez le cache.
Coupez d'abord le courant au tableau électrique et vérifiez avec un tournevis testeur que la ligne est hors tension. Si vous n'avez encore jamais câblé un raccordement au plafond, lisez d'abord notre article Monter une rosace ou commandez le kit entièrement monté – il ne reste alors plus qu'à raccorder le câble du plafond.
Étape 6 : placer les câbles dans les crochets et les aligner
Placez chaque câble dans son crochet et ajustez la courbe de sorte que la douille pende à la verticale sous le crochet. Toutes les courbes doivent avoir le même affaissement – l’œil perçoit des différences de deux centimètres. Ensuite seulement, vissez les ampoules et allumez.
Les trois erreurs typiques
Premièrement : crochet trop près de la rosace – on obtient alors un angle, pas un arc. Au moins 50 cm de distance. Deuxièmement : câble commandé exactement à la cote et raccourci au dénudage – la marge n'est pas un luxe. Troisièmement : des hauteurs de descente différentes par erreur. Si vous voulez des hauteurs différentes (un bel effet au-dessus des tables rondes), prévoyez-les délibérément avec 15 à 20 cm d'écart ; 5 cm fortuits ressemblent à une erreur.
